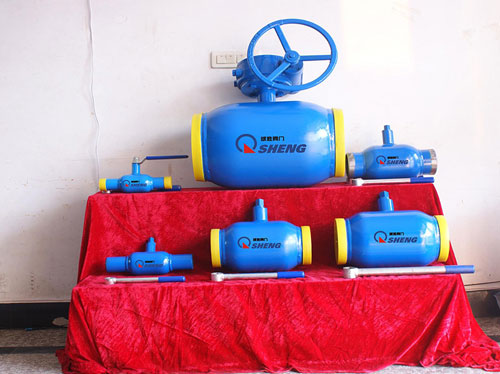

全焊接球阀管道全位置自动焊接技术

　目前，全焊接球阀管道施工已逐渐从手工焊接向全自动焊接方向发展，因此，管道全位置自动焊接装置的研制就具有十分重要的意义。管道全位置自动焊接就是指在管道相对固定的情况下，焊接小车带动焊枪沿轨道围绕管壁运动，从而实现自动焊接。一般而言，全位置自动焊接装置由焊接小车、行走轨道、自动控制系统等部分组成。研制全位置自动焊接装置的目的就是为了提高焊接质量和劳动生产率、减轻工人的劳动强度

  一、焊接小车

　焊接小车是实现自动焊接过程的驱动机构，它安装在焊接轨道上，带着焊枪沿管壁作圆周运动，是实现管口自动焊接的重要环节之一。焊接小车应具有外形美观、体积小、重量轻、操作方便等特点。它的核心部分是行走机构、送丝机构和焊枪摆动调节机构。行走机构由电机和齿轮传动机构组成，为使行走电机执行计算机控制单元发出的位置和速度指令，电机应带有测速反馈机构，以保证电机在管道环缝的各个位置准确对位，而且具有较好的速度跟踪功能。送丝机构必须确保送丝速度准确稳定，具有较小的转动惯量，动态性能较好，同时应具有足够的驱动转矩。而焊枪摆动调节机构应具有焊枪相对焊缝左右摆动、左右端停留、上下左右姿态可控、焊枪角度可以调节的功能。焊接小车的上述各个部分，均由计算机实现可编程的自动控制，程序启动后，焊接小车各个部分按照程序的逻辑顺序协调动作。在需要时也可由人工干预焊接过程，而此时程序可根据干预量自动调整焊接参数并执行。

  二、焊接轨道

　轨道是装卡在管子上供焊接小车行走和定位的专用机构，因此轨道的结构直接影响到焊接小车行走的平稳度和位置度，也就影响到焊接质量。轨道应满足下列条件：

　1)装拆方便、易于定位；

　2)结构合理、重量较轻；

　3)有一定的强度和硬度，耐磨、耐腐蚀。

　国际上通常使用的轨道不外乎为柔性轨道和刚性轨道两种。所谓刚性轨道就是指轨道的本体刚度较大、不易变形，而柔性轨道则是相对刚性轨道而言。两种类型的轨道各自有各自的特点。刚性轨道定位准确、装卡后变形小，可以确保焊接小车行走平稳，焊接时焊枪径向调整较小，但重量较大、装拆不方便。而柔性轨道装拆方便、重量较轻，精度没有刚性轨道高。

  三、送丝方式

　送丝的平稳程度直接影响焊接质量。送丝方式可以简单分为拉丝和推丝两种方式。由于拉丝时焊枪离送丝机的安装位置较近，焊接过程中焊丝离开送丝机后受到的阻力较小，因此可以保证送丝过程平稳，但送丝机和焊丝盘均须安装在焊接小车之上，增加了焊接小车的重量，给人工装拆增加了困难，重量增加还容易造成焊接小车行走不平稳。

  使用直径为0.8mm或1.0mm的小盘焊丝(重量约为5kg)减轻了焊接小车的重量和负载，又使得焊接过程容易控制，但对焊接效率有一定的影响。采用推丝方式时，将送丝机构安装于焊接小车之外，减小了焊接小车的体积和重量，可以使用大功率的送丝机和直径为1.2mm的大盘焊丝(重量约为20kg)，从而提高焊接效率。然而，由于推丝时送丝机离焊枪较远，两者之间须有送丝软管相连，当焊丝被连续推送到焊枪嘴处时，焊丝受到的摩擦阻力较大，而且，焊接过程中送丝软管的弯曲度对送丝的平稳程度有一定的影响，严重时造成送丝不畅，因此使用推丝时须充分考虑上述因素。
