简单的球阀壳体设计方案

2022-10-24 14:17:50

#000000 http://www.qsfmc.com
分享
  • 分享到微信朋友圈

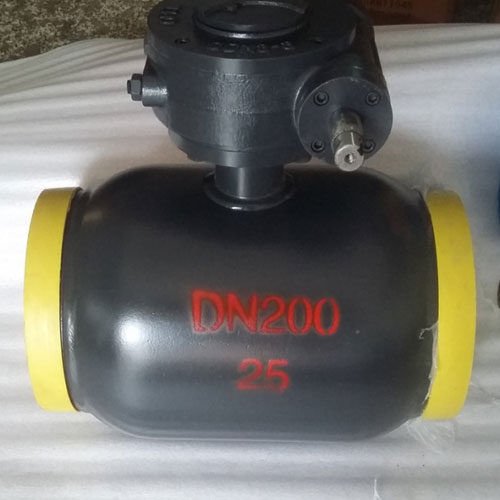

简单的球阀壳体设计方案

    1.刀具的设计
  为了便于刀具进出工件内腔,刀头的尺寸不宜过大。为此,设计了一个活动刀头。这种刀头不仅要解决刀具进出工件的问题,而且在频繁的装拆过程中,必须确保刀具的位置精度。车刀的装配见图2。刀杆材料选用45钢(热处理至HRC40-45)。车刀采用中心钻改制而成。刀头的槽孔和刀杆的槽均采用数控线切割加工而成,采用过渡配合,并用螺钉在一端固定,以保证刀具在X方向窜动最小。
  2.球阀壳体内表面加工方案
  壳体零件的内表面加工可以采取车削、铣削、磨削等多种方法。为了加工图1所示的球阀壳体,此前曾采用成形铣刀分别对球体的两个内表面进行铣削加工,但加工精度未能达到要求。因此,该零件的加工被列为校内科研课题进行攻关。
  通过分析,加工该零件内表面最理想的方法是采用车削加工。由于用普通车床手动车削很难保证球面的尺寸精度和表面质量,造成与其它零件配合时,难以实现良好的面接触,因此必须采用数控车削,以保证加工精度。
  由于该阀体的内表面近似于一个封闭球体,加工时刀具进出很不方便。如采用普通镬刀加工,由于刀杆悬伸长度超过了75mm,因此很难保证其刚性。因此,合理设计刀具是实现加工的关键步骤。
  3刀尖圆弧半径的误差补偿
  在实际加工中,所用刀尖都有一个半径不大的圆弧。而在数控车削编程中,为了方便起见,通常将刀尖看作一个点.在对刀时,一般是以车刀的假想刀尖作为刀位点,因此,在车削加工时,由于假想刀尖与实际刀具切削点的运动轨迹不一致,如果不采取补偿措施,就可能产生加工误差。虽然在切削端面、内径和外径时不会产生误差,但在切削锥面和圆弧时会产生少切或过切。
  为了消除车刀刀尖圆角引起的加工误差,首先要知道刀尖圆角半径的大小。用刀具测量仪对刀尖进行测量的结果为R0.21mm
  加工所用车床的数控系统为FanucOI-Mate,具有刀尖圆弧半径补偿功能,因此可用刀具半径补偿指令(G41,C42)进行刀尖圆角半径补偿。按照刀具路径前进方向,刀具位于工件右侧,因此应采用G42刀补指令。刀具补偿与假想刀尖相对于刀尖圆角中心的方位有关(共有8种方位),确定相关参数后,先用试切法确定车刀在X轴和Z轴的位置,并输人补偿值,然后输人刀尖圆弧半径R和假想刀尖方位代码T
  只要按照定好的位置将刀具置位,即可进行加工。切削完毕后,通过直径φ28的孔拆下刀头,沿Z轴移走刀杆(X方向不动),然后拆下工件,装上新零件后,再将刀杆置位,装上刀头,即可继续加工。
  检测结果表明,用该方法加工出的球阀壳体零件的尺寸精度和表面质量完全合格。
  为球阀壳体的大批量加工而设计的活动刀头既保证了加工精度(同心度),又便于装拆(装拆时间仅需20多秒),而通过对刀尖圆弧半径的误差补偿,有效保证了圆弧面半径尺寸的加土精度。这种加工方法适合大多数有拆卸孔的球阀壳体内表面加工。
  在实际生产中,球阀壳体零件的内球面由于位置特殊,加工难度较大,尤其对于加工精度要求较高的零件,为了保证加工质量,就必须制定合理的加工工艺,并设计专用夹具和刀具。本文以球阀壳体的加工为例,介绍一种简单、实用的内球表面车削加工方法及其刀具设计。
